¿Qué es el protocolo de comunicación IEC 61850 y cómo funciona?

Cualquiera que haya trabajado en una subestación o en redes eléctricas probablemente haya enfrentado una situación como esta: estar ante filas de equipos de conmutación, rodeado de dispositivos de protección de distintos fabricantes, y no disponer de un método sencillo para que “se comuniquen” entre sí. En el pasado, incluso la adquisición básica de datos eléctricos requería tediosas hojas de cálculo, mapeo manual de puntos y complejas conversiones de protocolos. La puesta en marcha de una sola subestación podía extenderse durante meses, consumiendo un esfuerzo de ingeniería considerable.

La demanda global de electricidad creció aproximadamente un 4 % en 2024, representando uno de los incrementos más significativos en años recientes. Por otro lado, se proyecta que la energía renovable representará entre el 40 % y el 45 % de la generación mundial para 2030. Como consecuencia, los sistemas eléctricos están evolucionando desde una entrega tradicional unidireccional hacia redes bidireccionales, distribuidas y cada vez más dinámicas. Esta transformación impone demandas sin precedentes sobre la comunicación, la interoperabilidad y el intercambio de datos en tiempo real.

En el centro de este cambio se encuentra la modernización de la comunicación en subestaciones, y es aquí donde IEC 61850 juega un papel crucial. Más que un simple protocolo de comunicación, IEC 61850 define un marco integral para el modelado de dispositivos, el intercambio de datos y la integración de sistemas, facilitando una interoperabilidad fluida entre equipos de distintos fabricantes.

En este artículo, exploraremos los fundamentos de las redes eléctricas inteligentes y subestaciones inteligentes, y analizaremos cómo IEC 61850 está transformando el diseño, la integración y operación de las subestaciones.

¿Qué es el Protocolo de Comunicación IEC 61850?

El Origen del IEC 61850

Para comprender la relevancia del IEC 61850, es fundamental reconocer primero un elemento clave en las subestaciones modernas: el Dispositivo Electrónico Inteligente (IED).

En las subestaciones tradicionales se utilizaban numerosos dispositivos analógicos. Conforme la industria avanza hacia subestaciones inteligentes, los IEDs han reemplazado cada vez más estos sistemas heredados, mejorando notablemente las capacidades de monitoreo, control y protección de las redes eléctricas. Algunos ejemplos comunes de IEDs incluyen:

• Infraestructura de Medición Avanzada (medidores inteligentes), utilizada para una medición energética precisa.
• Relés de protección, encargados de detectar y responder ante condiciones anómalas.
• Puertas de enlace de comunicación, que facilitan el intercambio de datos entre diferentes dispositivos y redes.
• Unidades de Medición Fasorial (PMUs), empleadas para medir y transmitir datos fasoriales sincronizados.

La masiva implementación de IEDs ha generado una urgente necesidad de un “idioma” unificado que permita la comunicación fluida entre dispositivos de diversos fabricantes y tipos. Para atender esta demanda, la Comisión Electrotécnica Internacional (IEC), una de las principales instituciones mundiales en estándares eléctricos y electrónicos, desarrolló la norma IEC 61850 específicamente para la comunicación en la automatización de sistemas eléctricos.

La Principal Ventaja del IEC 61850: Estandarización en Ingeniería

Una de las mayores fortalezas del IEC 61850 radica en su capacidad para estandarizar las prácticas de ingeniería en subestaciones inteligentes. Esto significa que, independientemente del integrador de sistemas que construya la subestación, la estructura y configuración íntegra del sistema pueden ser fácilmente comprendidas mediante un archivo SCD. Esta estandarización optimiza los procesos de ingeniería, haciéndolos más consistentes, transparentes y eficientes, y es fundamental para el desarrollo escalable de subestaciones inteligentes.

¿Cómo lo logra IEC 61850? En las siguientes secciones, desglosaremos sus tres elementos clave: arquitectura de comunicación, autodescripción de datos y modelado unificado de datos.

Arquitectura de un Sistema Digital de Automatización de Subestaciones Basado en IEC 61850

IEC 61850 define una arquitectura lógica para la automatización de subestaciones, estructurada comúnmente en tres niveles. Cada nivel está diseñado con dispositivos y responsabilidades específicas para soportar distintas funciones operativas.

Nivel Estación

El nivel estación se sitúa en la cúspide de la arquitectura y sirve como interfaz entre la subestación y los sistemas externos. Incluye la interfaz hombre-máquina (HMI) y puertas de enlace de comunicación hacia centros de control remotos. Este nivel integra los IEDs del nivel bahía y permite a los operadores emitir órdenes de control, monitorizar el estado del sistema y gestionar la operación completa de la subestación. En esencia, actúa como el núcleo de supervisión y comunicación.

Nivel Bahía

El nivel bahía funciona como la capa central de control dentro de la subestación. Aquí se despliegan los Dispositivos Electrónicos Inteligentes (IEDs) para ejecutar funciones de protección, control, monitoreo y grabación de perturbaciones. Los dispositivos del nivel proceso se conectan a la red de estación a través de estos IEDs. IEC 61850 promueve una comunicación eficiente en este nivel, permitiendo que las señales crudas se procesen en datos estructurados para su transmisión hacia niveles superiores.

Nivel Proceso

El nivel proceso se encuentra más próximo al equipo físico e incluye dispositivos primarios como interruptores, desconectadores, sensores y actuadores. Transformadores de corriente (CTs) y de tensión (VTs) recopilan datos eléctricos y los transmiten al nivel bahía para funciones de protección y control. Esta capa interactúa directamente con el sistema primario y es responsable de la adquisición y ejecución de datos en tiempo real.

Estos tres niveles poseen roles claramente definidos y conforman conjuntamente una red completa de comunicación digital en subestaciones. Esto plantea algunas interrogantes: ¿Cómo se gestiona la comunicación entre estas capas? ¿Cómo se priorizan las transmisiones? ¿Esta estructura implica complejidad o conflictos?

En la práctica, el intercambio de datos en un sistema IEC 61850 se posibilita mediante tres servicios de comunicación básicos contemplados por la norma. Procedamos a examinarlos.

Tres Servicios Esenciales de Comunicación en IEC 61850: MMS, GOOSE y SV

En subestaciones modernas, el flujo de datos desde la adquisición hasta el control requiere diferentes niveles de latencia y confiabilidad. Algunas operaciones demandan respuestas en milisegundos o menos, mientras que otras priorizan la integridad y exhaustividad de los datos. Para satisfacer estas variadas exigencias, IEC 61850 define tres servicios especializados de comunicación, cada uno dedicado a un propósito específico.

GOOSE: Mensajería de Eventos en Tiempo Real para Protección

GOOSE (Generic Object-Oriented Substation Event) es un mecanismo de comunicación en tiempo real basado en un modelo de publicación-suscripción. Se utiliza principalmente para transmitir eventos críticos como señales de disparo, interbloqueos y cambios en el estado de interruptores. La capacidad de respuesta de GOOSE puede alcanzar la escala de microsegundos, lo que lo vuelve indispensable para la coordinación ágil entre dispositivos de protección.

SV: Transmisión Rápida de Valores Muestreados Eléctricos

SV (Sampled Values) se emplea para transmitir datos muestreados en tiempo real de corriente y tensión. Recopila magnitudes eléctricas en el nivel proceso y las envía a los IEDs de protección o dispositivos de control en el nivel bahía. SV requiere un alto ancho de banda y sincronización precisa, siendo la base para una protección inteligente.

MMS: Comunicación para Supervisión, Control y Configuración

MMS (Manufacturing Message Specification) se utiliza principalmente para tareas de comunicación remota, configuración de parámetros y lectura de datos de estado. A través de MMS, sistemas superiores como SCADA o estaciones de ingeniería pueden obtener el estado del dispositivo, datos de medición y enviar órdenes de configuración.

Estos tres servicios operan en conjunto: GOOSE gestiona los disparos rápidos, SV transmite datos muestreados en bruto y MMS se encarga del intercambio rutinario de datos y configuración del sistema. Unidos, forman la base de la capacidad comunicativa del IEC 61850.

Para resumir:

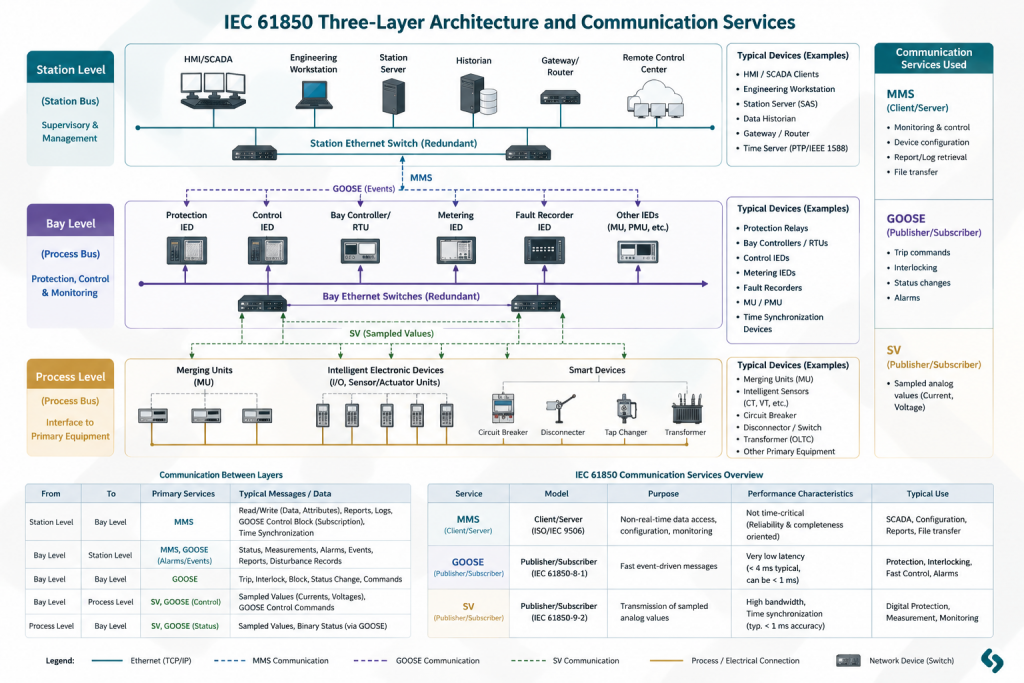

El diagrama anterior ilustra claramente cómo el marco IEC 61850 integra la arquitectura de tres niveles con sus servicios de comunicación fundamentales. Desde el nivel proceso se captura y transmite hacia arriba la información eléctrica en tiempo real mediante SV, mientras que eventos críticos y señales de protección se intercambian horizontal y verticalmente a través de GOOSE para una respuesta ultrarrápida. Paralelamente, MMS garantiza una comunicación supervisora confiable entre el nivel estación y el nivel bahía, facilitando el monitoreo, control y configuración.

Al separar las funciones en los niveles de estación, bahía y proceso—y asignar el servicio de comunicación adecuado a cada tipo de dato—IEC 61850 garantiza que tanto la protección de alta velocidad como la gestión estable del sistema coexistan dentro de una red unificada. Este diseño estructurado pero flexible permite a las subestaciones digitales modernas alcanzar interoperabilidad, eficiencia y rendimiento en tiempo real a gran escala.

Autodescripción de Datos y Modelado Orientado a Objetos en IEC 61850

Si los tres servicios de comunicación responden a la pregunta de “cómo se transmite la información”, la autodescripción de datos y el modelado orientado a objetos responden a “qué se transmite y cómo se interpreta.” Esta es una característica clave que distingue a IEC 61850 de los protocolos de comunicación tradicionales.

Autodescripción de Datos

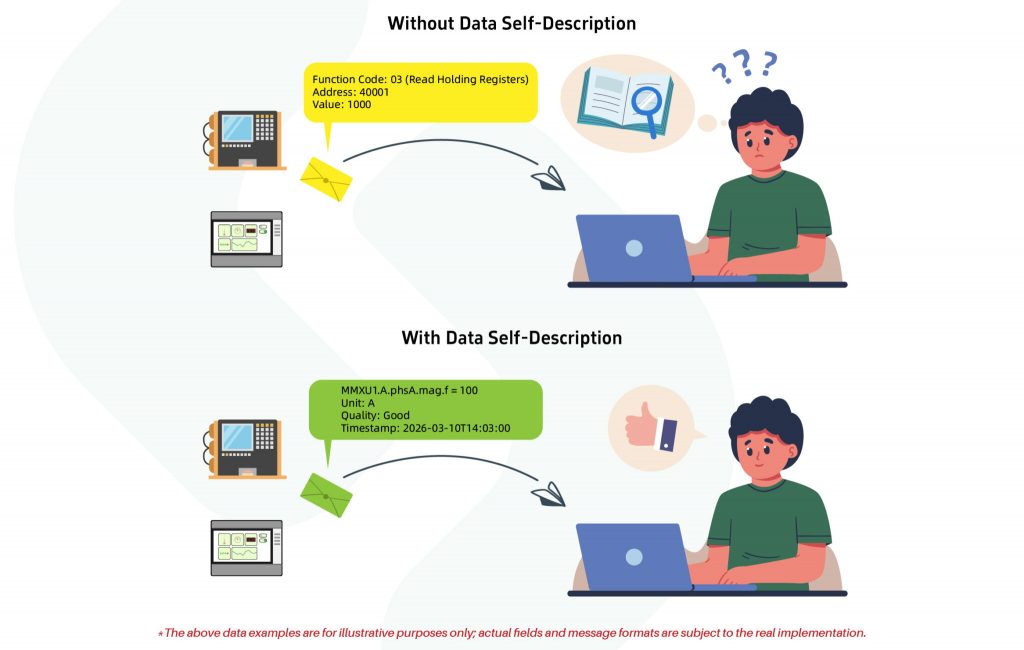

En contraste con los protocolos tradicionales orientados a señales, IEC 61850 adopta un enfoque orientado a objetos. En los protocolos basados en señales, los puntos de datos se representan típicamente mediante direcciones numéricas como 10004 o 21015 asignadas a dispositivos 1, 2 o 3. Para comprender el significado de cada valor, los ingenieros deben consultar tablas de mapeo externas, lo cual puede ser manejable en sistemas pequeños, pero resulta ineficiente y complejo de mantener en sistemas eléctricos de gran escala con decenas de miles de puntos de datos.

En IEC 61850, la identificación de datos es mucho más intuitiva. Cada punto de dato sigue una estructura de nomenclatura estandarizada basada en nodos lógicos, objetos de datos y atributos. Por ejemplo, en un protocolo tradicional, un valor como “1000” podría transmitirse simplemente, y el receptor tendría que referirse a una tabla para determinar si representa corriente, voltaje u otro parámetro. En IEC 61850, sin embargo, el mismo dato se transmite con todo su contexto—por ejemplo:

“Phase A current = 100 A”

Esta representación estructurada comunica directamente el significado del dato, eliminando la necesidad de interpretaciones externas. Como resultado, el sistema receptor puede entender la información de inmediato, sin depender de tablas de mapeo externas.

Modelado de Datos Orientado a Objetos

Proporcionar datos detallados no es suficiente. Si los distintos fabricantes describen el mismo concepto de manera diferente, persisten los problemas de interoperabilidad. Por ejemplo, un fabricante puede utilizar “Current”, otro “I” y otro “Amp” para representar un mismo parámetro.

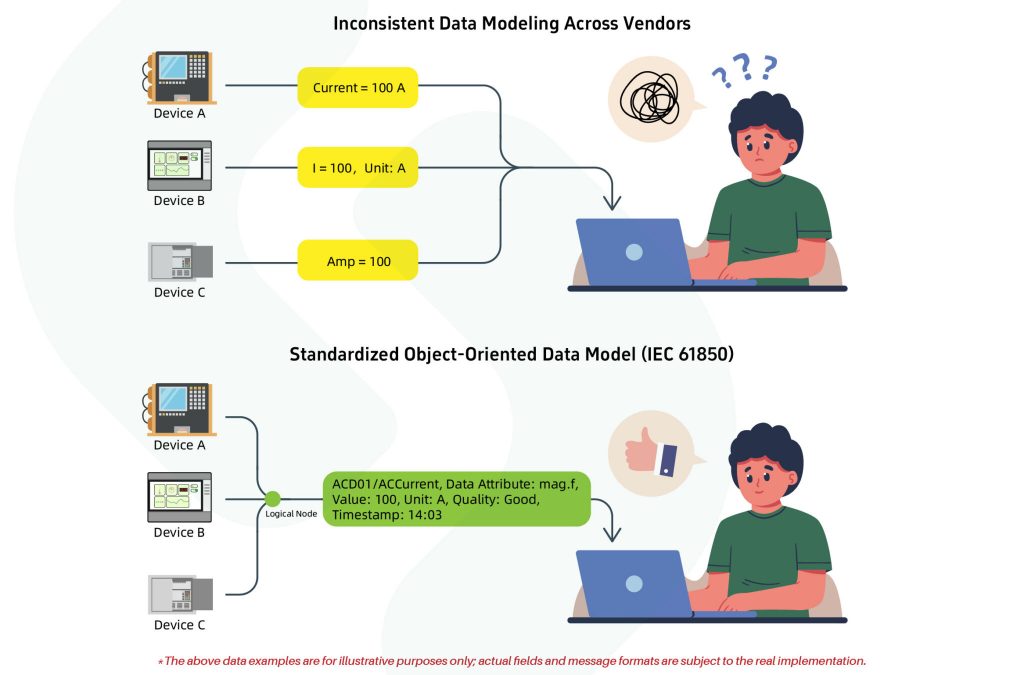

Para resolver esta problemática, IEC 61850 no solo estandariza los datos, sino también su modelado y nomenclatura. Define un modelo de datos unificado y orientado a objetos en el que las funciones dentro de los sistemas eléctricos están predefinidas, nombradas de manera consistente y organizadas en una estructura estándar.

Por ejemplo, la protección contra sobrecorriente se representa siempre con el mismo nodo lógico, PTOC, independientemente del fabricante. Su estructura, tipos de datos y significado están claramente definidos en la norma. Todos los dispositivos compatibles siguen este modelo, lo que permite un intercambio y comprensión de datos fluido entre sistemas.

La autodescripción de datos disminuye la necesidad de interpretaciones externas, mientras que el modelado orientado a objetos garantiza coherencia entre fabricantes. En conjunto, facilitan un alto nivel de interoperabilidad entre dispositivos.

Principales Ventajas de la Norma IEC 61850

Resumamos las principales ventajas de IEC 61850 de la siguiente manera:

Interoperabilidad: Eliminando Barreras entre Proveedores

Una ventaja fundamental del estándar IEC 61850 es la interoperabilidad. Los Dispositivos Electrónicos Inteligentes de distintos fabricantes pueden comunicarse mediante modelos de datos y servicios de comunicación estandarizados, minimizando la dependencia de pasarelas propietarias o conversiones de protocolo. Esto facilita una selección de equipos más versátil y evita el encierro tecnológico con un solo proveedor.

Eficiencia en Ingeniería: De la Configuración Manual a la Basada en Archivos

En las subestaciones convencionales, la puesta en marcha suele requerir mapeo manual exhaustivo de puntos, proceso que demanda mucho tiempo y es propenso a errores. IEC 61850 optimiza esta tarea mediante configuraciones estandarizadas en archivos SCD, que describen parámetros de equipos, flujos de datos y configuraciones de comunicación en un formato unificado, simplificando la ingeniería y el mantenimiento.

Rendimiento en Tiempo Real: Soporte a Aplicaciones Críticas

Mediante servicios de comunicación como GOOSE y SV, IEC 61850 posibilita un intercambio de datos y transmisión de eventos a alta velocidad. Estos mecanismos están diseñados para satisfacer estrictos requerimientos temporales propios de aplicaciones de protección y control, logrando un desempeño generalmente en el orden de milisegundos durante su implementación práctica.

Preparado para el Futuro: Apoyo a Sistemas Eléctricos en Evolución

IEC 61850 no solo es aplicable a subestaciones tradicionales, sino también a escenarios emergentes como la integración de energías renovables y sistemas energéticos distribuidos. Su enfoque estandarizado de modelado de datos proporciona una base para aplicaciones avanzadas, incluyendo monitoreo, análisis y optimización del sistema, apoyando la transición hacia sistemas eléctricos digitales.

Otros Protocolos Comunes de Comunicación en Sistemas Eléctricos

En aplicaciones reales, frecuentemente se presentan situaciones donde dispositivos que emplean distintos protocolos de comunicación deben operar dentro de una misma red de sistema eléctrico. Por ejemplo, dispositivos tradicionales a nivel de proceso pueden utilizar Modbus, mientras que los sistemas SCADA habitualmente se basan en IEC 60870-5-104. Otros protocolos comúnmente empleados incluyen DNP3, IEC 60870-5-103 y DL/T 645.

En estos escenarios, dichos protocolos coexisten con IEC 61850, conformando un entorno multiprotocolo.

Integración de IEC 61850 con Otros Protocolos

Si es necesario convertir datos provenientes de distintos protocolos a un formato IEC 61850 más estructurado y autodescriptivo, un convertidor de protocolo es imprescindible para unificar la información y transmitirla a sistemas SCADA o plataformas HMI de nivel superior.

Los gateways industriales edge de COME-STAR ofrecen una solución integral y de alto rendimiento. Soportan protocolos clave del sistema eléctrico como IEC 61850 e IEC 60870-5-104, así como los protocolos industriales más utilizados, incluyendo Modbus RTU/ASCII/TCP y DL/T 645 para medición inteligente. Esto permite una integración fluida de múltiples protocolos en una red única, facilitando la construcción de comunicaciones eléctricas inteligentes, de gran escala y sencillas de gestionar. Además, presentan las siguientes ventajas:

Soporte integral para modelado de datos IEC 61850

Admite una amplia variedad de tipos CDC estandarizados, como SPS, MV, SPC y APC, posibilitando el mapeo directo sin necesidad de modelados manuales complejos.

Flexibilidad en comunicación industrial y conectividad

Estos gateways IEC61850 brindan múltiples interfaces, incluyendo Ethernet, RS232/RS485, CAN opcional, 4G/WiFi y módulos I/O expandibles, ofreciendo conexiones flexibles y soporte para más dispositivos y puntos de datos.

Adquisición eficiente de datos y gestión escalable de puntos

La optimización en el sondeo mejora el rendimiento de Modbus, soportando hasta 2000 puntos físicos y 500 puntos virtuales, facilitando así la expansión escalable del sistema.

Procesamiento de Datos y Computación en el Borde

El procesamiento integrado permite la conversión, escalado y transformación de datos en tiempo real, reduciendo la dependencia de sistemas externos y aumentando la eficiencia global.

Fiabilidad de Nivel Industrial

Diseñado para entornos adversos, con una alta compatibilidad electromagnética de nivel EMC 3, amplio rango de temperatura operativa y desempeño estable ante interferencias eléctricas, garantizando una operación confiable en subestaciones y aplicaciones de red.

Conclusión

Hemos llegado al final. IEC 61850 puede parecer complejo, pero su fortaleza reside precisamente en esa profundidad e inteligencia. Desde sus inicios como un estándar de comunicación hasta convertirse en la base de los sistemas eléctricos digitales actuales, ha evolucionado durante décadas. Su valor no solo se refleja en la interoperabilidad y la eficiencia ingenieril, sino también en un cambio fundamental en la forma en que la industria eléctrica concibe los datos: dejando de transmitir valores simples para transmitir información semánticamente rica y autodescriptiva, y pasando de sistemas aislados y específicos de cada proveedor a un “lenguaje común” unificado para toda la industria.

Mientras la transición energética global avanza, IEC 61850 desempeñará un papel cada vez más crucial—no solo como un estándar, sino como un puente clave hacia sistemas eléctricos más inteligentes, eficientes y confiables.

Simultáneamente, persiste un reto práctico: cómo integrar el equipo legado en esta transformación. ¿Debería ser reemplazado o incorporado a las nuevas redes? En la mayoría de los casos, la integración resulta ser la solución más rentable.

Si necesita conectar dispositivos o equipos heredados con interfaces y protocolos diversos a una red basada en IEC 61850, COME-STAR siempre está disponible para ofrecer productos confiables y soluciones prácticas y personalizadas que apoyen su transición hacia una red más inteligente.

Este artículo ha sido traducido mediante IA del original en inglés de nuestro partner COME STAR. Puedes leer el artículo original en IEC 61850 Explained: How It Works and Key Advantages
